KS-502-AA PLC自動調芯装置

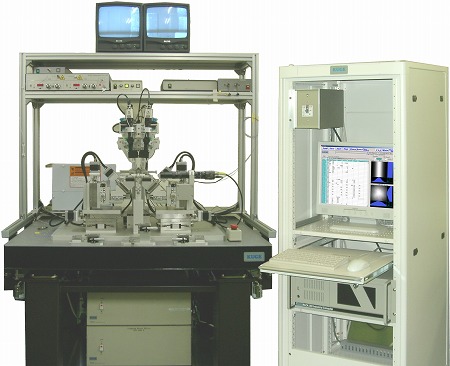

装置外観
特徴
仕様
| 調芯装置機構部 | 自動15軸(お客様の特別仕様にも対応) ◆アレイ・導波路のホルダーは交換可能 |
| アプリケーションソフト | モーションコントロールCockpit(光追跡ソフト追加タイプ) |
| 調芯専用マルチコンピュータ | モータコントロールボード・I/Oボード・A/Dボード・画像ボード内蔵 |
| ステッピングモータドライバー | マイクロステップ対応15軸 |
| O/E変換機 | 光ファイバーの光パワーを電圧変換 |
| I/O中継BOX | UV光源バルブシャッター・ディスペンサー等のコントロール |
| UV光源 | マルチコンピュータからのI/Oによるコントロール |
| ディスペンサー | マルチコンピュータからのI/Oによるコントロール |
| 除震台 | 棚取り付けアーム付き弊社専用除震台 |
| PC部 | WindowsPC |
| 項目 | 移動量 | 分解能 | |
| 出射アレイ移動部 | X stage | ±25mm | 0.025μm |
| Y stage | ±15mm | 0.025μm | |
| Z stage | ±25mm | 0.025μm | |
| θx stage | ±8° | 0.00078° | |
| θy stage | ±8° | 0.0006° | |
| θz stage | ±8° | 0.0006° | |
| 入射アレイ移動部 | X stage | ±25mm | 0.025μm |
| Y stage | ±15mm | 0.025μm | |
| Z stage | ±25mm | 0.025μm | |
| θx stage | ±8° | 0.00078° | |
| θy stage | ±8° | 0.0006° | |
| θz stage | ±8° | 0.0006° | |
| 出射側ディスペンサー | Z stage | 60mm | 0.1μm |
| 入射側ディスペンサー | Z stage | 60mm | 0.1μm |
| 観察系・UV硬化部 | X stage | 100mm | 0.025μm |
