KS-502-M PLC評価調芯装置

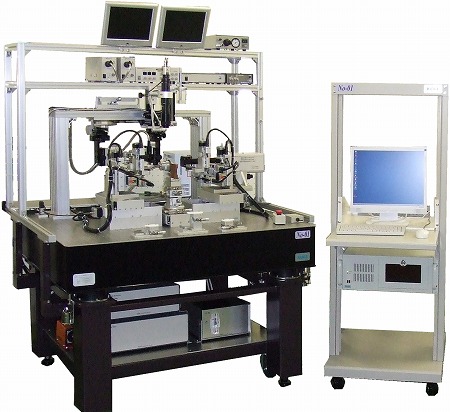

装置外観
特徴
仕様
| 調芯装置機構部 | 自動13(お客様の特別仕様にも対応) ◆アレイ・導波路のホルダーは交換可能 |
| アプリケーションソフト | モーションコントロールCockpit(光追跡ソフト追加タイプ) |
| 調芯専用マルチコンピュータ | モータコントロールボード・A/Dボード・画像ボード内蔵 |
| ステッピングモータドライバー | マイクロステップ対応13軸 |
| O/E変換機 | 光ファイバーの光パワーを電圧変換 |
| UV光源 | フットスイッチによるコントロール |
| ディスペンサー | フットスイッチによるコントロール |
| 除震台 | 棚取り付けアーム付け弊社専用除震台 |
| PC部 | WindowsPC |
| 項目 | 移動量 | 分解能 | |
| 出射アレイ移動部 | X stage | ±25mm | 0.025μm |
| Y stage | ±15mm | 0.025μm | |
| Z stage | ±25mm | 0.025μm | |
| θx stage | ±8° | 0.00078° | |
| θy stage | ±8° | 0.0006° | |
| θz stage | ±8° | 0.0006° | |
| 入射アレイ移動部 | X stage | ±25mm | 0.025μm |
| Y stage | ±15mm | 0.025μm | |
| Z stage | ±25mm | 0.025μm | |
| θx stage | ±8° | 0.00078° | |
| θy stage | ±8° | 0.0006° | |
| θz stage | ±8° | 0.0006° | |
| 評価用移動部 | X stage | ±50mm | 0.025μm |
