各種オーダーシステム


オーダー光学システム

数多くの経験と最新の技術を導入して出来上がる、お客様の要求に合わせたオーダー光学システム。
 開発段階からお客様と協同でお客様専用にシステムの設計をする光学システムです。
 自社開発のアプリケーションソフト(国内特許取得)高剛性ステンレス自動ステージなど、オーダー光学システムを作る為の基本部品をそろえ、お客様に合わせる為のソフトの追加/修正を社内で行なう事で、短納期/低価格の光学システムを実現し、光学部品の調芯、光学部品の測定、光学部品の実装等のオーダー光学システム(お客様専用オプトシステム)を製作いたします。

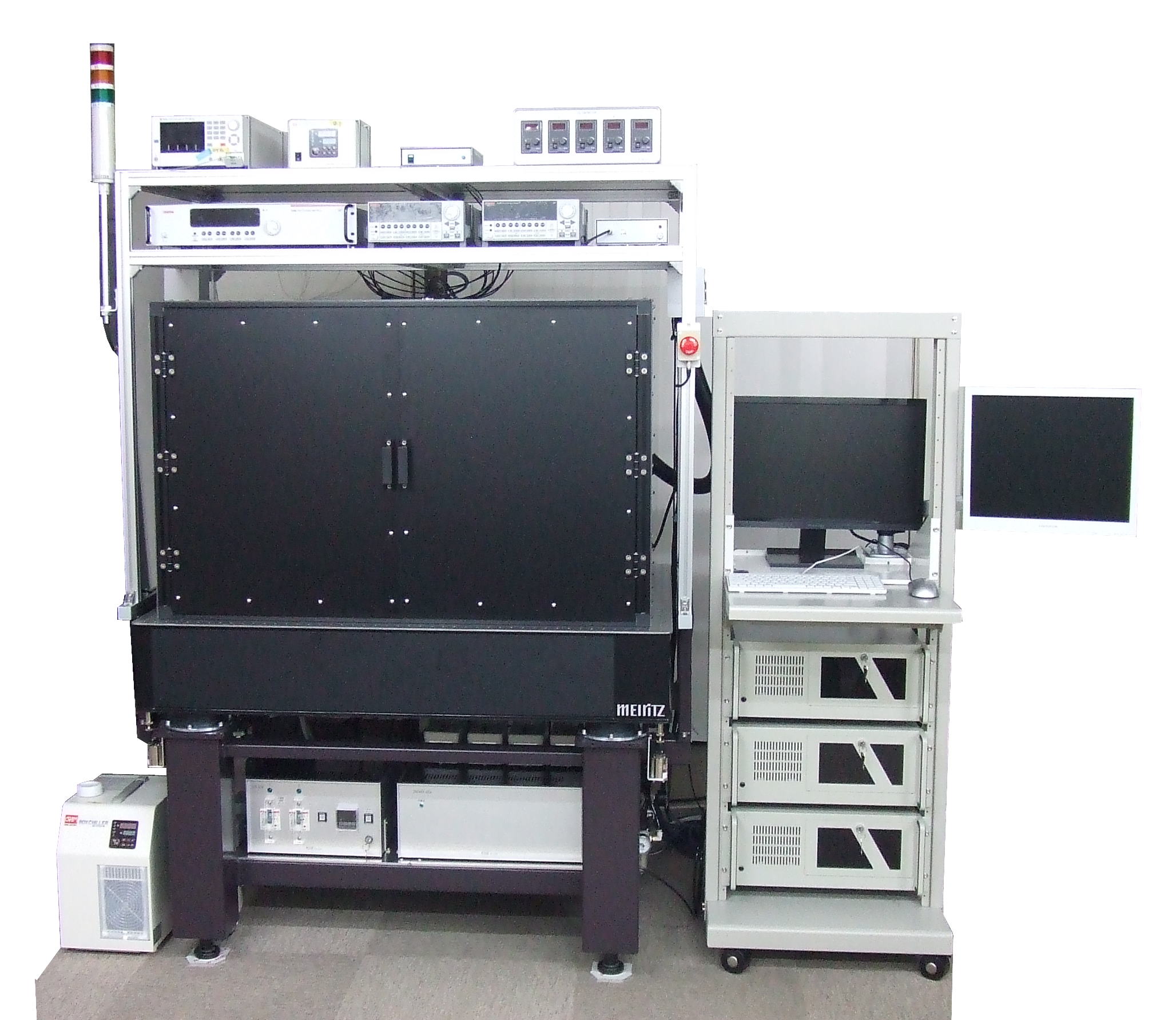

光学チップ検査装置

光学チップ検査装置

お客様独自に開発したサンプルに光学特性を測定し合格したサンプルの判別を自動で行う装置です。

サンプルは複数個をトレイに収納させて、トレイからの出し入れまでを自動で行います。

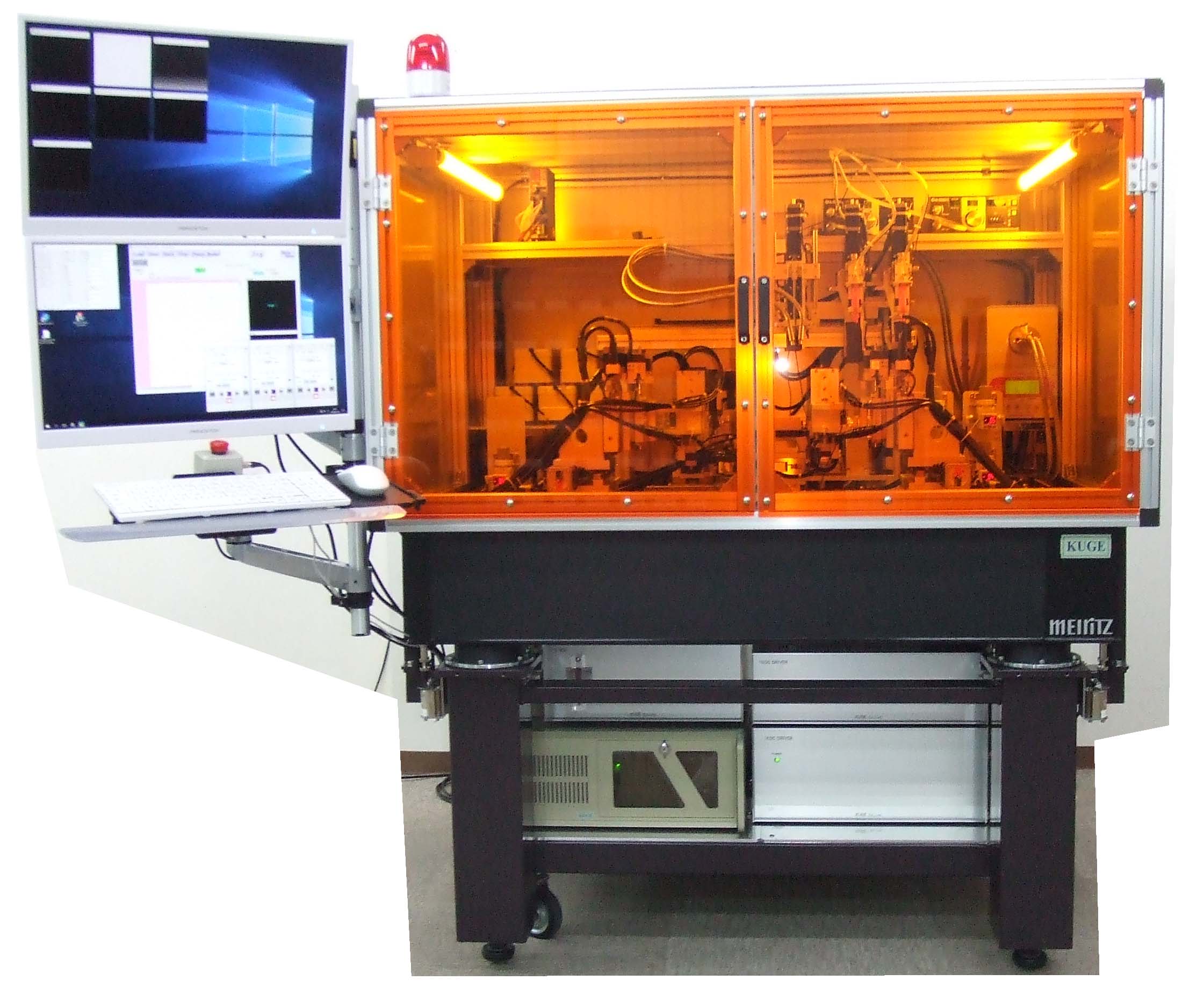

光学部品実装装置

光学部品実装装置

お客様独自に開発したサンプルに決められたミラーやLDを画像処理で位置決め角度調整を自動で行い搬送先でUV固定までを行います。

2x2 光スイッチ調芯装置

2x2 光スイッチ調芯装置

お客様独自に開発した2×2光スイッチを効率よく調芯します。 4本のファイバーを最も効率が良い場所まで、弊社独自に開発した偏芯0のファイバー回転ステージを使い回転調芯し、固定して製品にします。
また、自社開発のアプリケーションを使い、リアルタイムで表示する調芯結果グラフを見て確認し、調芯アルゴリズムは自由自在。 もちろん、新しいアルゴリズムに対応するコマンドの製作も承ります。

1x2 光スイッチ調芯装置

1x2 光スイッチ調芯装置

お客様独自に開発した1×2光スイッチを効率よく調芯します。 3本のファイバーを最も効率が良い場所まで、弊社独自に開発した偏芯0のファイバー回転ステージを使い回転調芯し、固定して製品にします。
また、自社開発のアプリケーションを使い、リアルタイムで表示する調芯結果グラフを見て確認し、調芯アルゴリズムは自由自在。 もちろん、新しいアルゴリズムに対応するコマンドの製作も承ります。

光ファイバー出射光評価装置

光ファイバー出射光評価装置

お客様独自に開発した光ファイバーの評価をします。 弊社独自に開発した偏芯0のファイバー回転ステージを使い様々な測定を、画像処理を使い測定します。 ファイバーから出る光の出射角度やコリメート状態、ビームウエスト、ファイバーの偏芯量などを評価します。

LD-Lens 調芯装置

LD-Lens 調芯装置

光ファイバーコリメーターの評価装置
LDから出てくる光をLensを通してコリメート光になるように画像調芯し、固定して製品にします。

High Power LD自動調芯装置

High Power LD自動調芯装置

お客様独自に開発したHigh power LDを効率よく調芯します。
LDから出た光をコリメートになるように調芯し、効率よくファイバーに入るように集光させ、固定して製品にします。

プラットホームマニュピレーター

プラットホームマニュピレーター

微小部品を拡大画像で見ながら、正確に組立をします。
