トップページ > テクニカルノート

テクニカルノート

当社で開発した製品・技術、当社が得意とする技術をメカ、電気、ソフトに分けて掲載しています。
 お客様のシステム、装置、設備に御活用下さい。
 また、お客様所有のステージ・測定器などを再利用した装置開発もいたします。
 当社はお客様の要望に答える事が喜びです。
 製作難問大歓迎!! お客様と一緒に難問を解決いたします。
 お気軽にご相談ください。

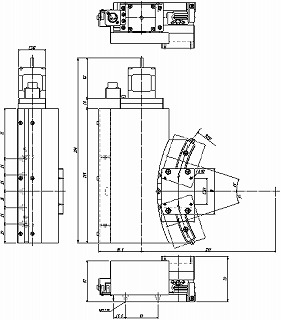

150R 自動回転ステージ

150R 自動回転ステージ

図は、ボールネジとLMガイドレールを使った、
 回転ステージです。
  ボールネジを使用しているのでバックラッシュを
 最小限にし、LMガイドで正確な円弧を±18°
 移動可能です。
 市販されている回転ステージでは、回転角度が
 少ない事や、ワークディステンスが合わないな
 ど、使用する条件に合わない事が多いです。
  当社は使用する条件に合わせ回転ステージを
 製作いたします。

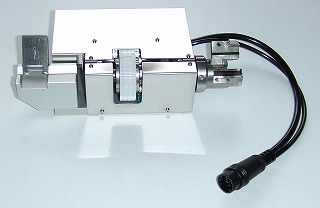

360°ファイバー自動回転ステージ

360°ファイバー自動回転ステージ

写真は360°回転する
  ファイバー自動回転ステージです。
  ファイバーを360°回転が出来、ファイ
  バー取付/取外しも簡単に出来ます。
  ファイバー回転の偏芯やバックラッシュ
  も少なく、測定装置などに使用可能です

 用途
  ファイバー単体での回転調芯
  ファイバーの測定

接触検知システム

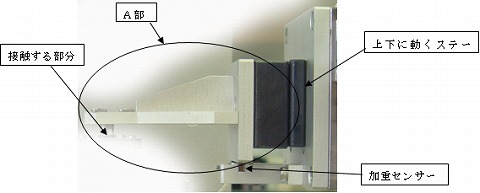

接触検知システム











 上下に動くステージを使い、加重センサーをパソコンで監視します。
 加重センサーには常にA部の加重がかかっている状態を作り、少しでも接触する部分に品物が当たれば、
加重センサーを監視しているパソコンに変化が伝わります。
 これにより、パソコンで品物の接触を検知する事が出来ます。

用途  接触させるサンプル 加重をかけたいサンプル

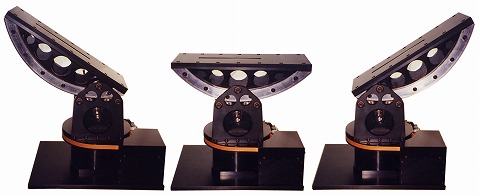

大型チルト・パン自動回転ステージ

大型チルト・パン自動回転ステージ











     写真はテレビ撮影などに使用するカメラ用の自動雲台として製作いたしました。

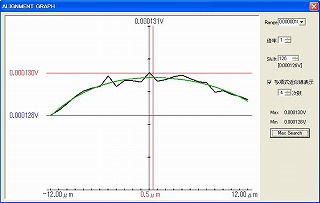

シュミレーション調芯&グラフリアルタイム表示

調芯グラフ画面

少ないポイントで測定したデータを基に全ポイントのデータを計算してリアルタイムでグラフを表示し、PEAK値の位置にステージを移動します。
 これにより高速な調芯を実現します。

用途
 光の強さ、電圧、温度、重さ、圧力等の
 最大値位置への調芯

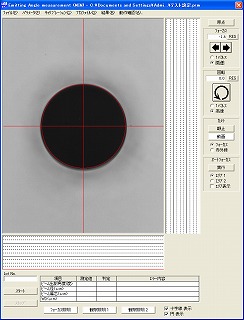

ファイバー出射角度評価ソフト

調芯画面

写真はファイバーなどから出射する光の解析をして、出射光の偏芯量、出射角度、光広がり角度、ビームウエストなどを測定するソフトです。

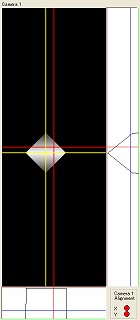

画像による調芯

調芯画像

カメラで撮影した対象の画像を解析して対象の中心検出します。
 検出した中心をX,Y.θステージを制御して画面中心に移動します。
 ・仕様検討時に対象の種類(光源(可視、不可視)、物体)に最適なカメラを選択します。
 ・同時に2〜4台のカメラの画像を同時に取り込み解析して、対象を希望の位置へ移動する事ができます。

 用途  カメラで撮影した画像の中心(面積、重心)位置への調芯

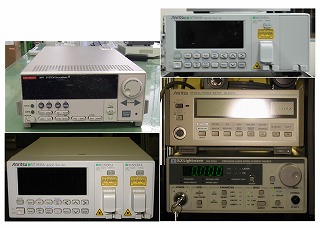

各種機器のGPIB制御

各種機器のGPIB制御

社内外の各種GPIB搭載機器(LD電源、パワーメーター、電圧計、電流計等)のPCでの制御の経験も豊富です。
 当社標準制御プログラム”Cockpit”や御客様の用途に合わせて開発したプログラムで各種GPIB搭載機器を制御します。
