製品案内 調芯システム

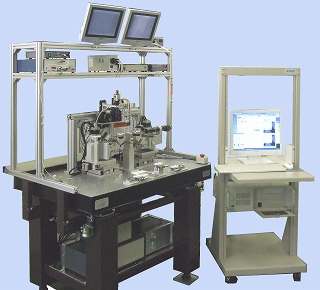

PLC自動調芯装置 KS-502-AM

PLC自動調芯装置 KS-502-AM

低コストで導波路調芯からUV固定まで出来るシステムです。
 入射ファイバーアレイ側に6軸の自動ステージユニット、出射ファイバーアレイ側に6軸の自動ステージユニットを備え、ファイバーアレイと導波路の接触距離の測定、接触面の角度合わせなども自動で行なう調芯装置です。
 もちろん、自動調芯のアルゴリズムなどは お客様が自由に変更や追加が出来でき、セーブしたプログラムを呼び出し スタートすることで複数のサンプルにも対応できます。

  12軸のステージで調芯は自動で行い、UV照射・ディスペンスは手動タイプです。

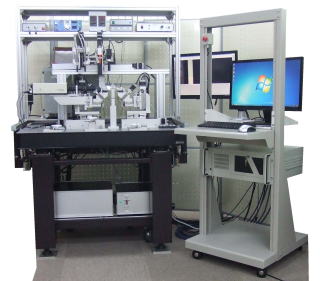

PLC自動調芯装置 KS-502-AA

PLC調芯装置 KS-502-AA

サンプルをセットするだけのフルオートタイプです。
 入射ファイバーアレイ側に6軸の自動ステージユニット、出射ファイバーアレイ側に6軸の自動ステージユニットを備え、ファイバーアレイと導波路の接触距離の測定、接触面の角度合わせなども自動で行なう調芯装置です。
 もちろん、自動調芯のアルゴリズムなどは お客様が自由に変更や追加が出来でき、セーブしたプログラムを呼び出し スタートすることで複数のサンプルにも対応できます。
  12軸のステージで調芯を自動で行い、UV照射・ディスペンスも自動タイプです。

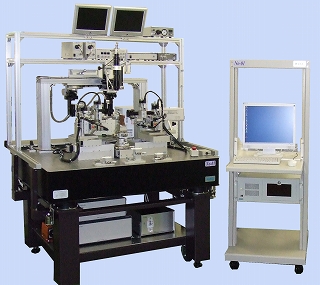

PLC評価調芯装置 KS-502-M

PLC調芯装置 KS-502-Measurement

導波路の測定調芯装置です。
入射ファイバーアレイ側に6軸の自動ステージユニット、出射ファイバーアレイ側に6軸の自動ステージユニットを備え、ファイバーアレイと導波路の接触距離の測定、接触面の角度合わせなども自動で行なう調芯測定装置です。
 測定する導波路側にも自動ステージを備え、複数並んだ導波路を順番に 次の測定導波路に自動で進みます。
 もちろん、自動調芯のアルゴリズムなどは お客様が自由に変更や追加が出来でき、セーブしたプログラムを呼び出し スタートすることで複数のサンプルにも対応できます。   Nチャンネルすべてを、自動測定します。

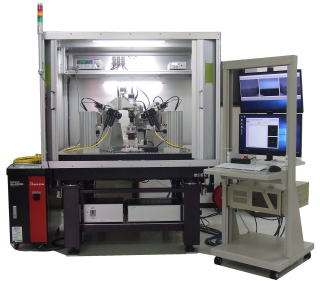

LD/PD自動調芯装置 KS-200-LP

LD/PD調芯装置 KS-200-LP

パッケージ(BTF/LD/PD)側に3軸の自動ステージユニット(X,Y,θz)と溶接面の面合わせ機構のジンバルを装備、ファイバー側に2軸の自動ステージユニット(Z,θz)のを装備、3ピースタイプにも対応のスリーブ側にも自動ステージユニットを装備、3つのYAG出射光学ヘッドには個々に2軸の自動ステージユニット(Z,フォーカス)を装備しております。
 自社製のステンレスフレームの自動ステージは市販のアルミフレームの自動ステージと比べ剛性が高く 熱膨張が低い為、安定した調芯が可能です。

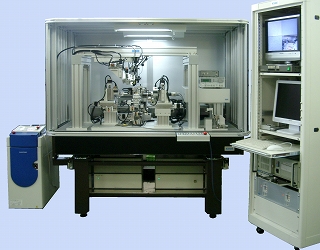

高出力LD調芯装置 KS-203-HP

高出力LD調芯装置 KS-203-HP

LDと第1レンズ調芯とYAG溶接による微小光学部品の固定を行なう装置です。
 第1レンズからのコリメート光をIRカメラで広がり角度/傾き角度を測定し、最適ポイントに調芯を行ないます。
  自社製のステンレスフレームの自動ステージは市販のアルミフレームの自動ステージと比べ剛性が高く 熱膨張が低い為、安定した調芯が可能です。

光パワーモニターシステム KOE-32

光パワーモニターシステム KOE-32

結合された 導波路とファイバーアレイの光パワー損失の測定装置です。
 自社製のO/Eコンバーターの使用で従来のパワーメーターを複数使用する事より低価格/短時間で測定が出来ます。
 自社製のアプリケーションソフトも有り、データの保存等も可能です。
取り込むチャンネルは32ch&64chと用意し、お客様の希望するチャンネル数も製作可能です。

ページトップへ戻る

製品案内 各種機器


LD光源 LD-1550 LD-1310

LD光源 LD-1550,LD-1310

弊社独自の方法で低コスト・低光変動になっています。
 各波長、出力等カスタムに対応致します。

ASE光源 ASE-I

ASE光源

低価格光出力コントロールタイプです。

O/E コンバーター OE-32CH

O/E コンバーター

32ch光出力を電気出 力に変換します
 お客様の仕様に合わせた出力チャンネルの製作可能です。

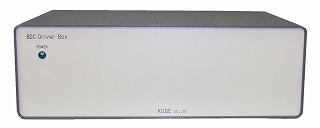

ステッピングモータードライバー SMD-8 SMD-6 SMD-4 SMD-2 SMD-1

ステッピングモータードライバー DC-8,6,4,2,1

5相ステッピングモータ専用
 マイクロステップによる高分解能が可能
 お客様に合わせたモーター出力チャンネルの製作可能です。

SUSステージ KX-125 KX-100 KX-60

SUSステージ KX-120,100,60

精密クロスローラーと精密ボールネジを使いマイクロステップにも対応!
 ステンレス構造にし、高剛性で熱膨張を少なくしたステージです。
