KS-200-LP LD/PD自動調芯装置

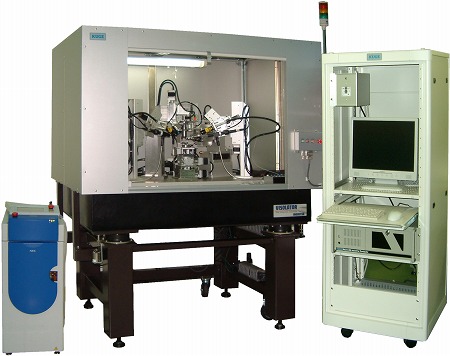

装置外観
特徴
仕様
| 調芯装置機構部 | 自動12(お客様の特別仕様にも対応) ◆LD/PD・ファイバーのチャックは交換可能 |
| アプリケーションソフト | モーションコントロールCockpit(光追跡ソフト追加タイプ) |
| 調芯専用マルチコンピュータ | モータコントロールボード・I/Oボード・A/Dボード内臓 |
| ステッピングモータドライバー | マイクロステップ対応12軸 |
| O/E変換機 | 光ファイバーの光パワーを電圧変換 |
| I/O中継BOX | YAG、エアーバルブ等のコントロール |
| 除震台&保護カバー | 保護カバー＆取り付けアーム付き弊社専用除震台 |
| PC部 | WindowsPC |
| 項目 | 移動量 | 分解能 | |
| LD/PD移動部 | X stage | ±15mm | 0.025μm |
| Z stage | ±15mm | 0.025μm | |
| θstage | ±60° | 0.00005° | |
| ファイバー移動部 | Z stage | ±15mm | 0.025μm |
| θstage | ±105° | 0.00005° | |
| スリーブ移動部 | Z stage | ±15mm | 0.025μm |
| YAG移動部 | Z stage | ±50mm | 0.025μm |
| F stage | ±10mm | 0.025μm | |
